Katse sai läbi viidud teatrisaaliga, kus modelleeriti istmed kolme erineva detailsusega.
|

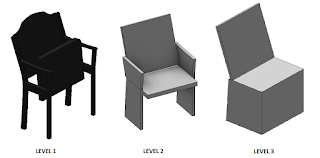

Pilt 1 Iste kolme erineva detailsusega |
Mudel sisaldas ainult saali istmeid (794 tk.). Tarkvarana on kasutatud Autodesk Revit 2016, kus iste on tehtud eraldi "perekonnana".
|
Pilt 2. Teatrisaal 794 istmega |
Kõigist kolmest variandis ekporditi ACIS (SAT) formaadis mudelid, et ühest tarkvarast teise üle viia ainult geomeetria. Failide suurus antud formaadi puhul erines märkimisväärselt.
|
Pilt 3 Mudeli failide suurused erinevade detailsuste juures SAT formaadis |
Sama katse sai läbi tehtud eksportides mudelid IFC formaati. Mudelite maht IFC puhul jäi erinevate detailsuste juures sisuliselt samaks.
|
Pilt 4 Mudeli failide suurused erinavate detailsuste juures IFC formaadis |
Vähendades IFC formaadi puhul istmete arvu kaks korda, vähenes ka faili suurus kaks korda. Seega erinevalt SAT formaadist on saab IFC formaadis mudelite puhul määravaks elementide arv, mitte niivõrd nende detailsus ja keerukus,
